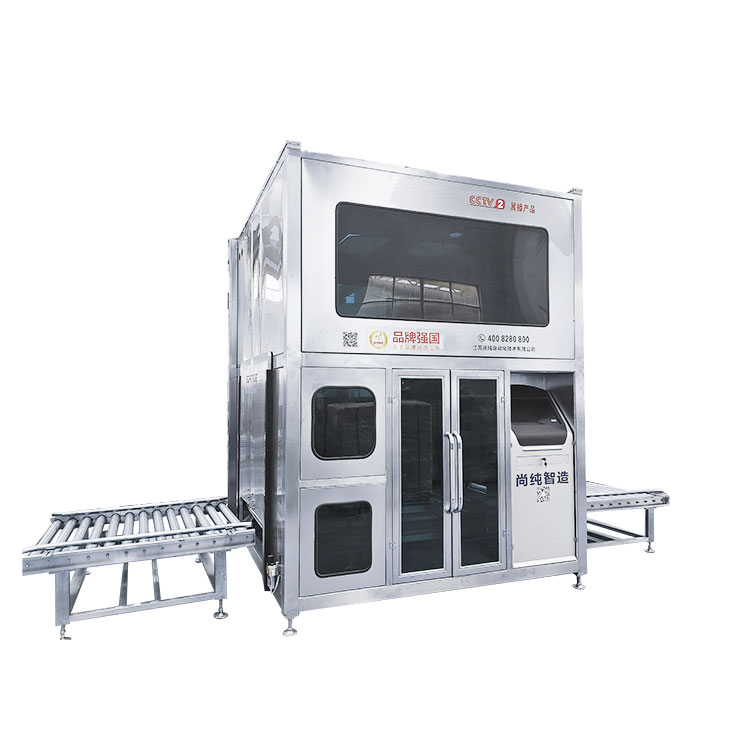

200L 1000L vizualni potpuno automatski stroj za punjenje

(Izgled opreme varirat će ovisno o prilagođenoj funkciji ili tehničkoj nadogradnji, ovisno o fizičkom objektu.)

Somtrue je profesionalni proizvođač, predan pružanju boljih proizvoda i usluga globalnim kupcima. Naš 200L 1000L vizualni potpuno automatski stroj za punjenje ne samo da je dobro prihvaćen na domaćem tržištu, već je stekao i široko priznanje na međunarodnom tržištu. Kroz neprekidne napore i stalne inovacije, Somtrue nastavlja poboljšavati svoju tehničku razinu i proizvodne kapacitete kako bi zadovoljio rastuće potrebe globalnih kupaca. Vjerujemo da ćemo zalaganjem i suradnjom obje strane stvoriti bolju budućnost! Bilo da se radi o postojećem kupcu ili novom partneru, veselimo se što ćemo rasti zajedno s vama i postići veći uspjeh i postignuća. Suočimo se s izazovom zajedno, stvorimo veću vrijednost za kupce i podijelimo razvoj i napredak industrije!

200L 1000L Vizualni potpuno automatski pregled stroja za punjenje:

Inteligentni sustav pakiranja posebno dizajniran za bačve od 200L u okruženju zaštićenom od eksplozije za pakiranje u bačve od 200L (uključujući ladicu). Koristeći usta za vizualno pretraživanje, može realizirati automatsko pakiranje bačve od 200L s automatskim otvaranjem, automatskim ronjenjem, automatskim brzim punjenjem, automatskim curenjem, automatskim poklopcem navoja za brtvljenje i cijelim drugim procesima.

Glavni dio za punjenje ima okvir za zaštitu okoliša, koji može vidjeti prozor, i automatski pomiče vrata unutra i iz kante, što može formirati zatvoreni prostor prilikom punjenja. Električni upravljački dio ovog stroja sastoji se od PLC programabilnog kontrolera, modula za vaganje, vizualnog sustava itd., sa snažnom sposobnošću upravljanja i visokim stupnjem automatizacije. Uz funkciju bez punjenja bačve, nije dopušteno punjenje otvora bačve, kako bi se izbjegao otpad i onečišćenje materijala, tako da je elektromehanička integracija stroja bila savršena izvedba.

Principom rada vaganja ostvaruje se kontrola količine punjenja. Vrijeme otvaranja ventila za punjenje kontrolira programabilni kontroler PLC, a materijal teče u (ili se transportira kroz dovod crpke) u spremnik. Odjel za punjenje ovog stroja ostvaruje brzo i sporo punjenje kroz dvostruki debeli i tanki cjevovod, a spori protok punjenja je podesiv. U početnom trenutku punjenja, dvostruki cjevovod se otvara istovremeno. Nakon perioda punjenja, ronilački cilindar se podiže do položaja otvora bačve, cjevovod sirove nafte se zatvara, a tanki cjevovod se nastavlja polako puniti do postavljenog ukupnog volumena punjenja. Automatsko centrifugiranje vrši se na kraju punjenja.

Oprema ima sustav vaganja i povratne informacije, koji može postaviti i prilagoditi brzi i spori volumen punjenja.

Zaslon osjetljiv na dodir može istovremeno prikazati trenutno vrijeme, status rada opreme, težinu punjenja, kumulativni učinak i druge funkcije.

Oprema ima funkcije alarmnog mehanizma, prikaza greške i sheme brze obrade.

Linija za punjenje ima funkciju zaštite od blokade, punjenje se automatski zaustavlja, a punjenje automatski kada je punjenje na mjestu.

Ovaj stroj je opremljen cijelim poklopcem, jedna strana kante je otvorena, održavajte prirodnu ventilaciju; ostatak je zatvorene strukture, s prozorima i opremljen malom ventilacijom za ručnu kontrolu.

Ovaj stroj ima potpuno zatvoren poklopac, sa sučeljem za pritisak, može mikropuniti opremu, smanjiti vanjski plin u opremi.

Glavni tehnički parametri:

Sustav vizualnog pozicioniranja

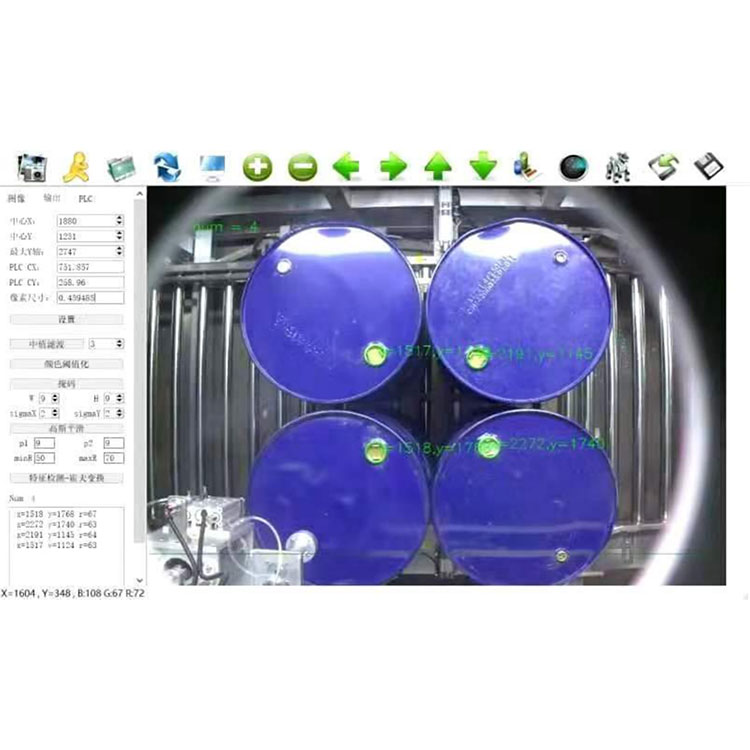

Vizija: korištenje industrijske inteligentne kamere, učitane u kutiju stroja za vizualnu izolaciju eksplozije za rad. Iz inteligentne kamere i PLC upravljačkog koordinatnog pokretnog sustava usmjerava pištolj za punjenje na otvor bačve. 3D koordinatni pokretni sustav: sustav vodilica i motor usporavanja otporan na eksploziju.

Glavna funkcija:

Automatsko pretraživanje: vizualno pozicioniranje, pretraživanje koordinatnog pokretnog sustava, punjenje pištolja za punjenje.

Brzo i sporo automatsko kvantitativno punjenje dvostruke brzine: kako bi se osigurala točnost punjenja i proizvodni kapacitet;

Oblik za punjenje: punjenje na ili ispod razine tekućine;

Pneumatski osnovni ventil je uvijek širom otvoren, polako dodajte ograničenje protoka na prednjem kraju - usporite protok na izlazu pištolja za punjenje;

Dizajn posude za tekućinu - minimiziranje istjecanja zaostale tekućine nakon perfuzije;

Automatsko i ručno kvantitativno punjenje - jednostavan rad i održavanje;

Funkcija automatskog ljuštenja-nadilazi utjecaj nekonzistentnih težinskih faktora spremnika za punjenje na točnost;

Value point prilagodljivo-kvantitativno punjenje prilagođeno višestrukim rasponima težine;

Automatska dijagnoza, alarm kvara-poboljšati pouzdanost rada sustava;

Sigurnosna blokada-kanta na mjestu, pištolj za prskanje spušten; puniti top barrel return;

Samozaključavajuća kontrola-testirajte mlaznicu prije punjenja;

Pohranjivanje postavki proizvoda - može pohraniti do niza različitih postavljenih vrijednosti težine proizvoda i povezanih parametara perfuzije;

Detekcija tolerancije-automatska detekcija greške punjenja;

Zaslon osjetljiv na dodir - kinesko sučelje, intuitivna, praktična postavka.

Alarmno upozorenje - Precizno do točke kvara.

Automatski sustav upravljanja

Cijela linija sastoji se od višestrukih PLC sustava, koji se mogu kontrolirati neovisno kontrolirati i međusobno blokirati. Ima funkcije samoprovjere sustava, alarma prikaza greške, točnosti, brzine, izlaza itd. Svaki sustav ima vlastito sučelje čovjek-stroj, a svim parametrima može se upravljati na sučelju čovjek-stroj. Navedite detaljan dijagram toka procesa kontrole cjevovoda i logički dijagram.

Može pohraniti vrstu materijala za punjenje, šaržu količine, datum, težinu po bačvi, vrijeme skladištenja i druge funkcije snimanja

Sustav punjenja i sustav otvorenog zatvarača

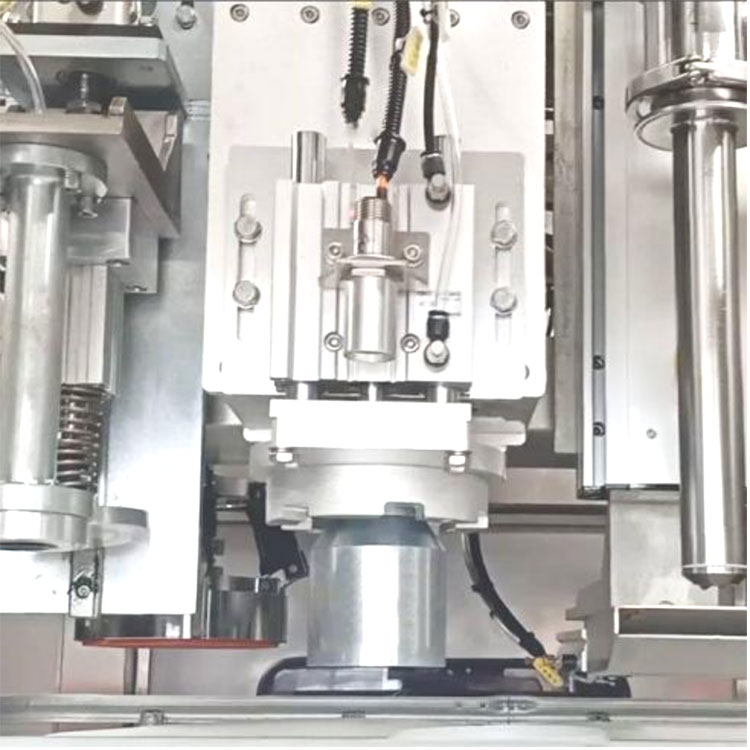

Glava pištolja za punjenje: u obliku vanjskog blokiranja, automatski će zaroniti do otvora cijevi (dno cijevi) tijekom punjenja i automatski se podići nakon punjenja. Glava pištolja za punjenje šuplja je konstrukcija, a materijal se može očistiti nakon zatvaranja glave pištolja kako bi se spriječilo prskanje materijala.

Donji dio glave pištolja za punjenje opremljen je cilindričnom pločom za tekućinu. Nakon punjenja, glava za punjenje se podiže, a odvodna ploča se proteže kako bi se spriječilo da materijal zagadi tijelo linije za pakiranje i transport. Tekući spojni disk dizajniran je za rastavljanje slobodnom rukom, može se rastaviti bez alata i pogodan je za čišćenje.

Otvoreni poklopac, dio poklopca za okretanje: koristeći patentiranu tehnologiju tvrtke, može pakirati rotirajuću glavu poklopca i površinu cijevi okomito, i može biti glatko, lako se otvara poklopac i poklopac za okretanje, nemojte oštetiti poklopac, nemojte ozlijediti poklopac , stupanj brtvljenja čvrstog poklopca je visok.

Zaslon osjetljiv na dodir i sustav vaganja

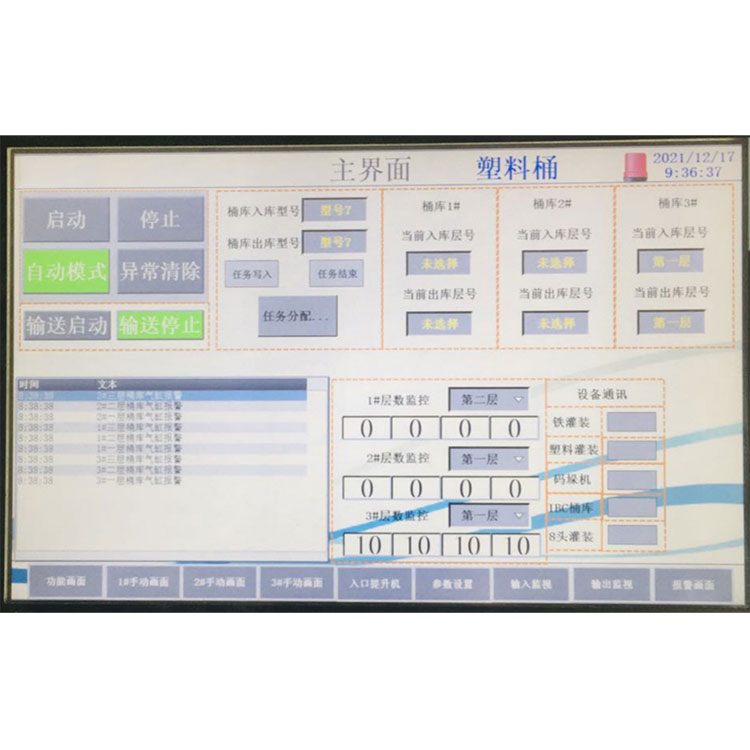

Podešavanje i rad parametara punjenja materijala putem dodirnog zaslona, ​​jednostavan i intuitivan, s prikazom temperature, dijagnozom greške i alarmom, brzom funkcijom. Ima funkciju programa za pohranjivanje memorije, može pohraniti više skupova parametara i može vidjeti povijesne podatke. Može automatski izračunati odstupanje mjerenja i može se imenovati za različite programe, promijeniti različite specifikacije ili promijeniti proizvodni kapacitet, potrebno je samo prilagoditi različite parametre, može poboljšati radnu učinkovitost. Sustav vaganja koristi senzor poznate američke marke kako bi se osigurala točnost punjenja. Osim toga, sustav ima funkciju zaštite od ulja, a senzor je pogodan za ugradnju, uklanjanje i popravak.

Tablica s vagom ima zaštitnu funkciju, kada se glava cijevi pištolja automatski vrati. I zaštićeno s maksimalnim vremenom punjenja.

sigurnosno zaključavanje

Sigurnosna blokada na mjestu feeda:

Ugradite gumbe broj 1 i 2 na hranjenje. Kada se ladica postavi i transportira na vrhu, pritisnite gumb # 1, a zatim montažna linija nosi oznaku br. 1 i isporučuje ladicu do opreme za punjenje br. 1.

Još jednom, kada je pladanj postavljen i transportiran na pladnju, pritisnite tipku br.2. Zatim montažna linija nosi oznaku br. 2 i isporučuje pladanj do opreme za punjenje br. 2.

Kada je br. 1 punjenje je ispražnjeno, montažna linija će nositi oznaku završetka br. 1 i neće ići do opreme za punjenje br. 2 do sljedeće stanice.

Sigurnosna blokada punjenja:

siti  izlaz:

Kada se sigurnosna vrata otvore, pauzirajte trenutnu radnju;

Nakon što se zatvore sigurnosna vrata, nenormalna kontrola pristupa se uklanja, a punjenje se nastavlja kako bi se dovršio normalan rad.

Blokada za ronjenje:

Izvan otvora kante za punjenje, generira se alarm za abnormalni donji tlak, a glava za punjenje se podiže u prvobitni položaj i rješava se ručnom intervencijom.

Punjenje prekomjerne težine:

Test punjenja punjenje prekovremeno, cijeli stroj prestati puniti, alarm, ručna intervencija za rješavanje.

Punjenje čep alarm

Kamera snima nenormalan alarm

Alarm za abnormalni dolazni i odlazni materijal
